Как вы работаете в Robot? Используете систему видовых экранов или привыкли большую часть работы делать в начальном экране? Создавая новый проект, мы делаем лишние движения, открывая и размещая нужные панели инструментов. Попробуем настроить под себя наиболее ходовые файлы шаблона. Для этого создадим новый проект Проектирование сооружения. Этот тип конструкции используется при отправке модели из Revit.
![1 1](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhD0YjnNmk7Hf1xX58pZv6mB1kB8v39DRb-2pLOiq00RIBzBtlOcPwUi4xp_qBi7Jx352YUJe5JS9D5z6jjqY8bIUmpy3C-dqW8fhiB_jBciTizKl-UF8vQ_JxtiOJ0TFvbBEmvQWDaDw/?imgmax=800)

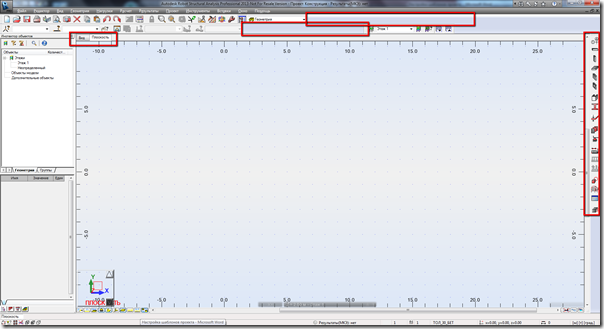

Обратим внимание на помеченные области: будем их менять.

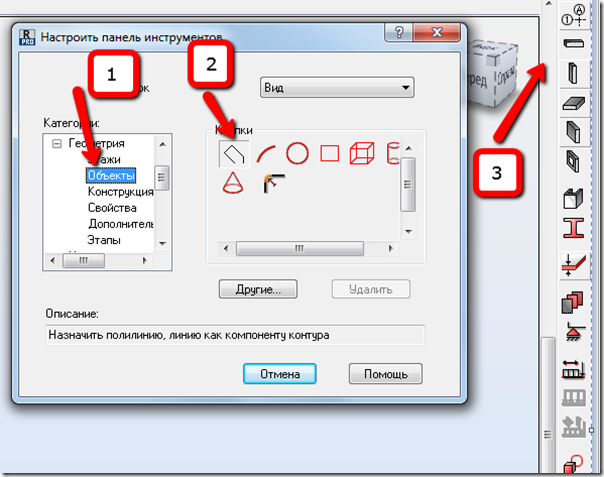

Выберем в меню Инструменты – Настройка – Настроить панель инструментов или щелкнем правой кнопкой мыши по существующим панелям. В появившемся диалоге выберем, например категорию Геометрия – Объекты и перенесем кнопку Полилиния-Контур на панель инструментов Модель конструкции:

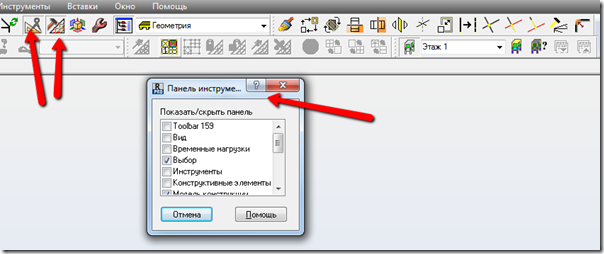

Добавим недостающие панели Редактирование и Опции для генерации сетки. Это можно сделать нажав кнопки на главной панели или с помощью диалога Инструменты –Настройка – Показать панель инструментов, отмечая нужные пункты:
После настройки необходимых кнопок и расположения панелей в удобное положение, сохраним наш труд, используя команду Инструменты – Настройка – Сохранить разработки как шаблон. В результате, в папке c:\Users\ИМЯ ПОЛЬЗОВАТЕЛЯ\AppData\Roaming\Autodesk\Autodesk Robot Structural Analysis 2013\Template\ появился файл building.rtt который и будет впредь использоваться при создании нового проекта.
Но и это еще не все. Представьте, что вам пришлось работать с моделью, которую создавал другой человек. Скорее всего, расположение панелей будет непривычным и соответственно неудобным.

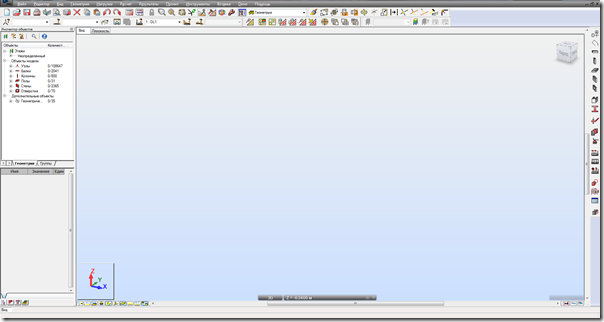

Выберем команду Инструменты – Настройка – Открыть разработки из шаблона и насладимся родным и знакомым интерфейсом:
Чтобы вернуться к заводским настройкам, достаточно удалить файлы с расширением *.rtt из указанной выше папки.
Обратим внимание на помеченные области: будем их менять.
Выберем в меню Инструменты – Настройка – Настроить панель инструментов или щелкнем правой кнопкой мыши по существующим панелям. В появившемся диалоге выберем, например категорию Геометрия – Объекты и перенесем кнопку Полилиния-Контур на панель инструментов Модель конструкции:
Добавим недостающие панели Редактирование и Опции для генерации сетки. Это можно сделать нажав кнопки на главной панели или с помощью диалога Инструменты –Настройка – Показать панель инструментов, отмечая нужные пункты:
После настройки необходимых кнопок и расположения панелей в удобное положение, сохраним наш труд, используя команду Инструменты – Настройка – Сохранить разработки как шаблон. В результате, в папке c:\Users\ИМЯ ПОЛЬЗОВАТЕЛЯ\AppData\Roaming\Autodesk\Autodesk Robot Structural Analysis 2013\Template\ появился файл building.rtt который и будет впредь использоваться при создании нового проекта.
Но и это еще не все. Представьте, что вам пришлось работать с моделью, которую создавал другой человек. Скорее всего, расположение панелей будет непривычным и соответственно неудобным.
Выберем команду Инструменты – Настройка – Открыть разработки из шаблона и насладимся родным и знакомым интерфейсом:
Чтобы вернуться к заводским настройкам, достаточно удалить файлы с расширением *.rtt из указанной выше папки.
