Сегодня у нас вечер классики – балка на двух опорах и сосредоточенная нагрузка в середине пролета:
![1 1](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiPI60e2nFH1XU5jgL31k9saYSelDHPvGP_8NFagWns1mhT70srs5ghNlaSddPNdfSsjm2IkQjO8gVDZR3YpwNCyT3gwNXdUtXlfq3wts7BqKp7SldPhVJHV3POxGvCZ9zXGLhrL663fw/?imgmax=800)

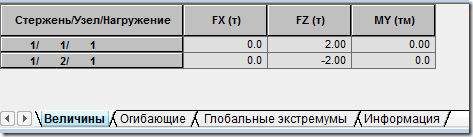

Откроем таблицу Результаты – Усилия. На закладке Величины в колонке с изгибающим моментом одни нули:

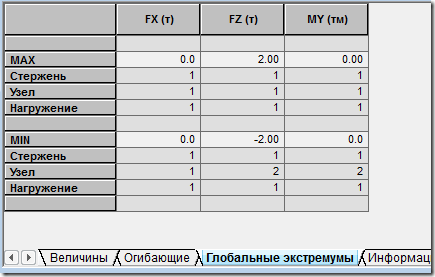

Зайдем на закладку Глобальные экстремумы и увидим аналогичную картину:

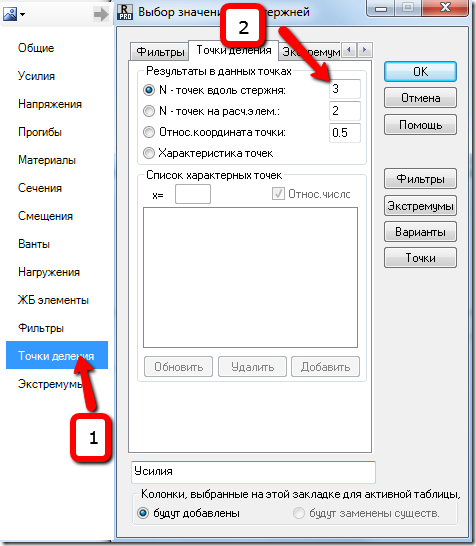

Куда пропал наш момент? Дело в том, что по умолчанию Robot выводит информацию в таблицу для стержня в двух точках. После щелчка правой кнопкой мышки выберем в контекстном меню пункт Колонки таблицы, затем закладку Точки деления и поставим в поле N-точек вдоль стержня значение 3:
После нажатия ОК, значения в таблице примут ожидаемый вид:
![5 5](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhTos7w9duhnTXQ6pPpOfB-1Ep43rJLJVWvSRRUMbLRyHbKfh55r9KfPWa-VnSwaMXa2AOD-3Xfk0vPbvkP_2fHx34uccNWLERlZ3X49xqpEcFQjRLp-Bn8qAqLJzndM-vejCTJl1e7RA/?imgmax=800)
Откроем таблицу Результаты – Усилия. На закладке Величины в колонке с изгибающим моментом одни нули:
Зайдем на закладку Глобальные экстремумы и увидим аналогичную картину:
Куда пропал наш момент? Дело в том, что по умолчанию Robot выводит информацию в таблицу для стержня в двух точках. После щелчка правой кнопкой мышки выберем в контекстном меню пункт Колонки таблицы, затем закладку Точки деления и поставим в поле N-точек вдоль стержня значение 3:
После нажатия ОК, значения в таблице примут ожидаемый вид:
Полезная фича. У нас все узел делают, что б выводилось там значение =)
