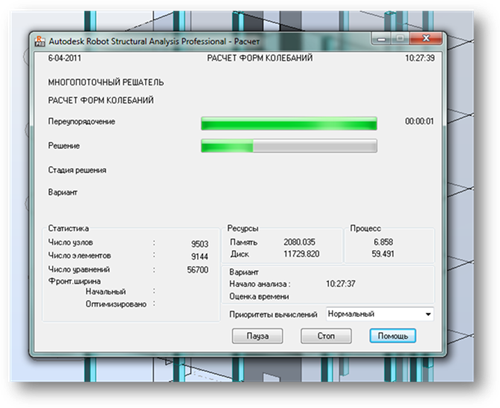

Представим обычную ситуацию – большая модель, с кучей нагружений, включая, например, модальный анализ. Расчёт занимает несколько часов.
![clip_image002 clip_image002](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi0Zm23b9lo0QglIfGvbFwi9piX5Q5011TMyH4Fe9k8m07msQz9TC6UsUZ5465UmRlsh5eDlib1fB488J2Rsqk22lccDpF8OGjiI-2xvWX8_T4iR_IIgpfEM_GdkXjv_HPKY_I_hTW64g/?imgmax=800)

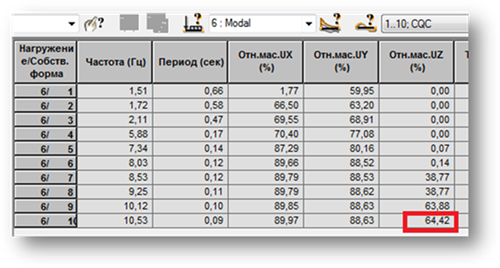

Смотрим Результаты – Дополнительно –Модальный расчёт (Расчёт форм колебаний) и видим, что сумма модальных масс при колебаниях здания в вертикальном направлении не дотягивает до 75% полной суммы модальных масс (по нормам ДБН В.1.1-12:2006).
Следовательно, нам надо увеличить число форм собственных колебаний. Конечно, мы можем зайти в меню Расчёт – Типы расчётов, зайти в параметры модального анализа, увеличить число форм к примеру до 30, нажать ОК и запустить расчёт. И снова пить чай несколько часов.
Но это «не наш метод» ©. Мы идём в меню Расчёт – Рестарт расчёта. Возникает вот такое окно:
Отмечаем галочкой нужный нам вариант нагружения, в данном случае 6й – модальный анализ и нажимаем кнопку Параметры. В появившемся окне параметров модального расчёта установим число форм колебаний равным 30:
Нажмём кнопку ОК и затем кнопку Рестарт расчёта.
Запустится расчёт только для выбранного нами варианта, без утомительной генерации модели и расчёта других нагружений. Результаты по ним остаются без изменений.
После окончания расчёта, смотрим результаты расчёта форм колебаний и видим, что опять придётся увеличивать количество форм. Но это нас уже не пугает, повторяем вышеперечисленные действия, устанавливаем 50 форм и снова Рестарт расчёта.
Смотрим результаты и видим, что цель достигнута:
Теперь можно с чистой совестью приступать к расчёту на сейсмическое воздействие.
Рестарт расчётов очень удобный инструмент для повторных вычислений по выбранным вариантам при сохранении результатов вариантов расчёта, полученных ранее.
Смотрим Результаты – Дополнительно –Модальный расчёт (Расчёт форм колебаний) и видим, что сумма модальных масс при колебаниях здания в вертикальном направлении не дотягивает до 75% полной суммы модальных масс (по нормам ДБН В.1.1-12:2006).
Следовательно, нам надо увеличить число форм собственных колебаний. Конечно, мы можем зайти в меню Расчёт – Типы расчётов, зайти в параметры модального анализа, увеличить число форм к примеру до 30, нажать ОК и запустить расчёт. И снова пить чай несколько часов.

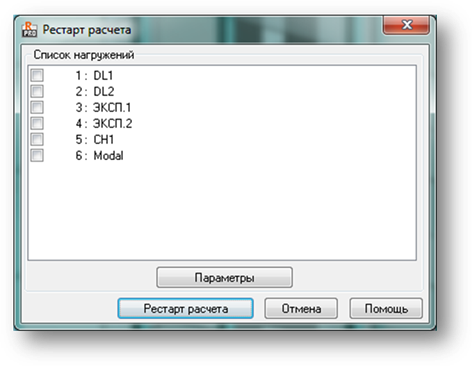

Но это «не наш метод» ©. Мы идём в меню Расчёт – Рестарт расчёта. Возникает вот такое окно:

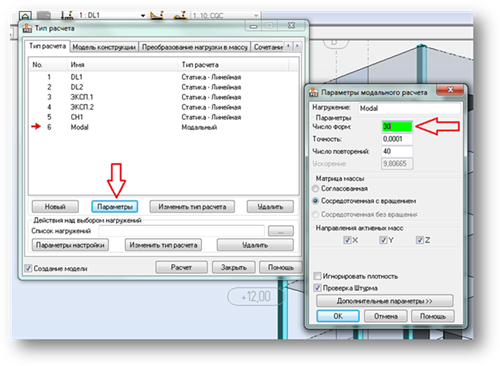

Отмечаем галочкой нужный нам вариант нагружения, в данном случае 6й – модальный анализ и нажимаем кнопку Параметры. В появившемся окне параметров модального расчёта установим число форм колебаний равным 30:
Нажмём кнопку ОК и затем кнопку Рестарт расчёта.
Запустится расчёт только для выбранного нами варианта, без утомительной генерации модели и расчёта других нагружений. Результаты по ним остаются без изменений.
После окончания расчёта, смотрим результаты расчёта форм колебаний и видим, что опять придётся увеличивать количество форм. Но это нас уже не пугает, повторяем вышеперечисленные действия, устанавливаем 50 форм и снова Рестарт расчёта.

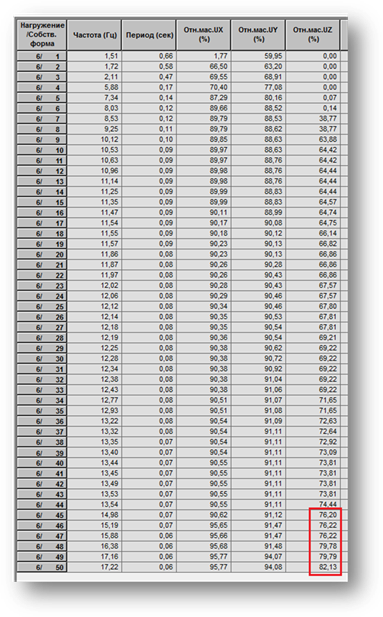

Смотрим результаты и видим, что цель достигнута:
Теперь можно с чистой совестью приступать к расчёту на сейсмическое воздействие.
Рестарт расчётов очень удобный инструмент для повторных вычислений по выбранным вариантам при сохранении результатов вариантов расчёта, полученных ранее.
