Перегородки (часть 3)

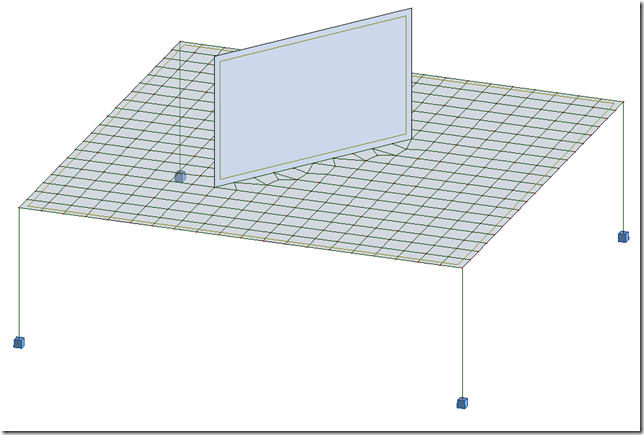

Прошло чуть меньше года и мы снова возвращаемся к перегородкам. В Robot 2015 разработчики улучшили поведение перегородок - теперь нет необходимости создавать стержень под перегородкой, если она находится не по краю плиты или отверстия. Во всех примерах ниже, учитывается только собственный вес перегородки.
01

02

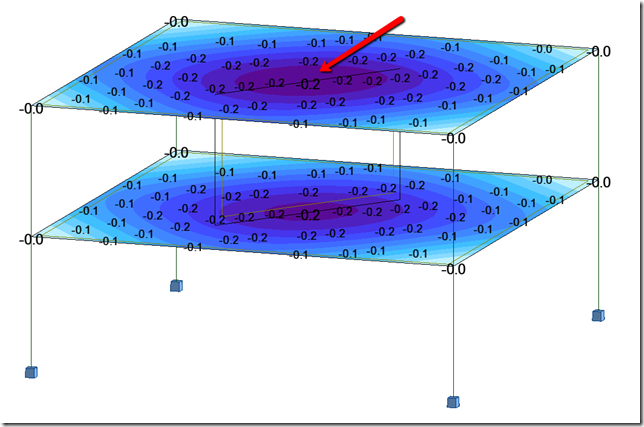

Но выявилась другая проблема - теперь перегородка "подвисает" на вышележащем перекрытии и тянет его вниз.
03

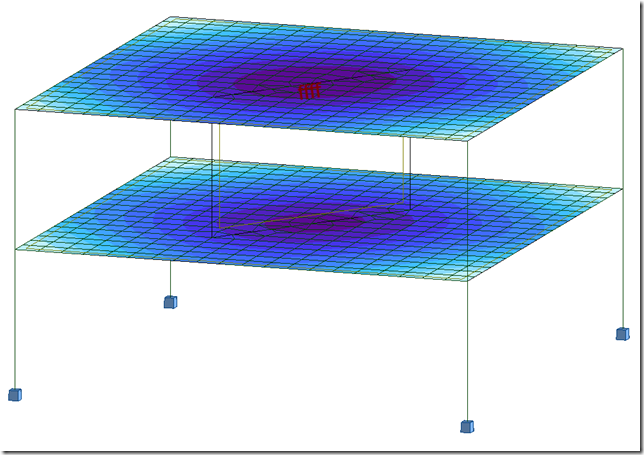

Использование инструмента Геометрия – Дополнительные атрибуты - Степень свободы (линия) не решает эту проблему, т.к. конечных элементов у перегородки нет.
04

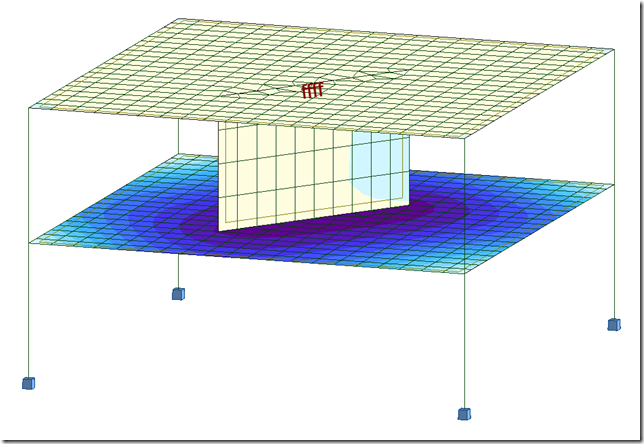

Для примера, если конечные элементы есть:
05

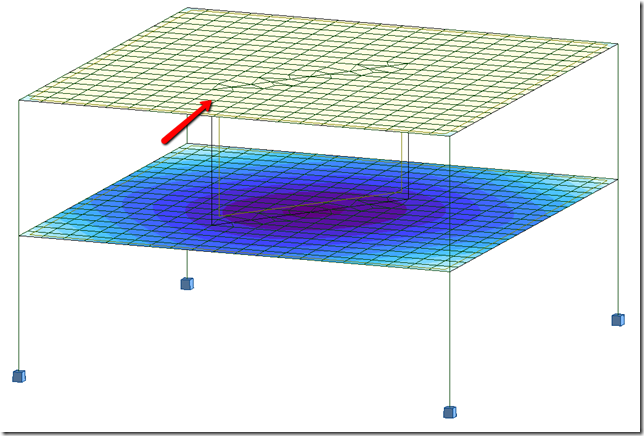

Тогда остается только физически изменить размер перегородки - уменьшить ее высоту, создав зазор между верхом перегородки и плитой перекрытия.
06

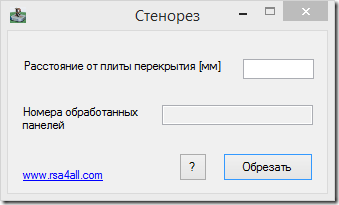

В ручную делать подобное не весело, поэтому дядя Рома создал очередное дополнение - встречайте, Стенорез.
07

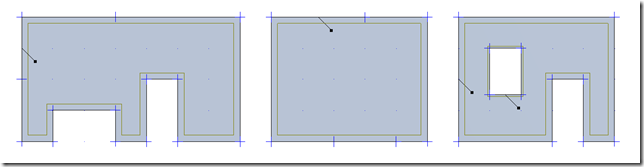

Пользоваться им крайне просто - достаточно ввести желаемое значение зазора в мм между перегородкой и верхней плитой. Если поле оставлено не заполненным, зазор будет равен 10 мм. Геометрия перегородки может быть сложной формы, например содержать дверные проемы. Однако, для корректной работы приложения, верх перегородки должен быть на одной отметке.
08
Надеемся, что данное приложение облегчит процесс создание моделей зданий в Robot.
