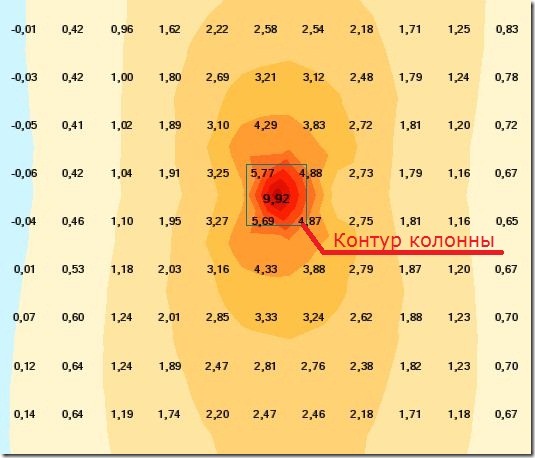

Видно, что пиковые усилия идут по центру элемента, не учитывая его физические размеры.

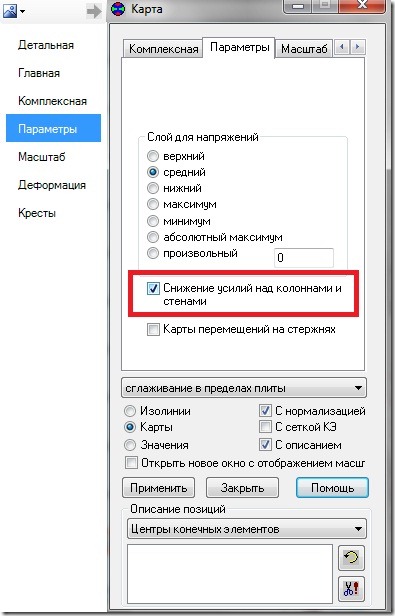

Зайдем в Результаты – Карты – Параметры и сделаем, как показано на рисунке:

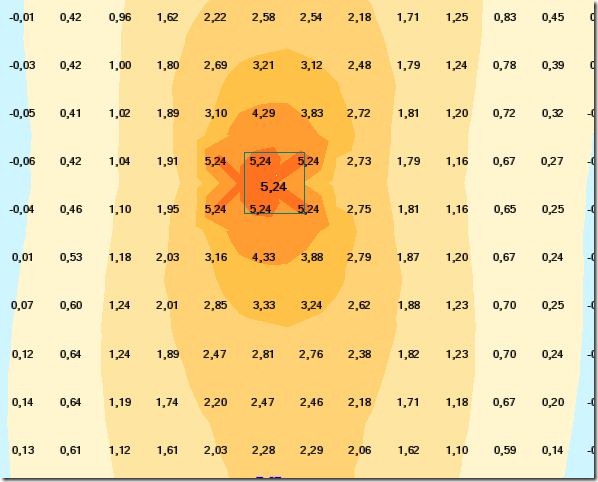

Теперь карты усилий выглядят корректно:

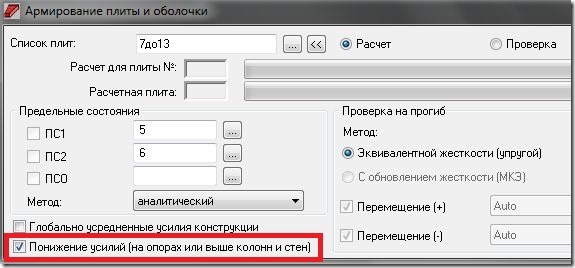

Также не стоит забывать ставить галочку напротив пункта о понижении усилий при расчете армирования :
