Визуализируем деформации

Часто приходится визуально оценивать характер деформаций конструкции. По умолчанию в RSA это выглядит вот так:

clip_image002[4]
А хочется типа такого:
clip_image004[4]
Для этого, идем в Вид – Показать и настраиваем следующим образом:
clip_image006clip_image008

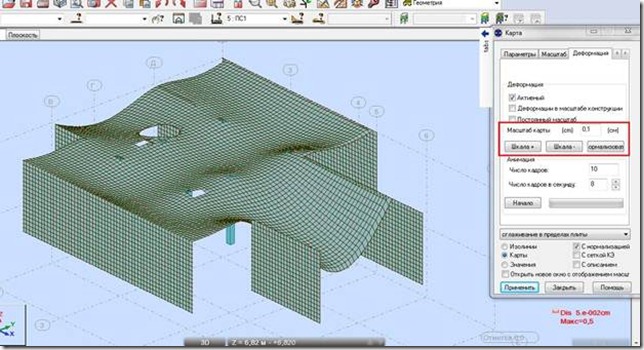

Изменение в масштабе карты деформаций помогает выбрать лучшее отображение:
clip_image010
А нажав кнопку Представление конструкции в правом нижнем углу экрана, можно получить вот такую картинку:
clip_image012[4]
