Нагрузка с покрытия в узлы

Представим ситуацию, когда нам надо собрать нагрузку с покрытия в узлы каркаса:
001

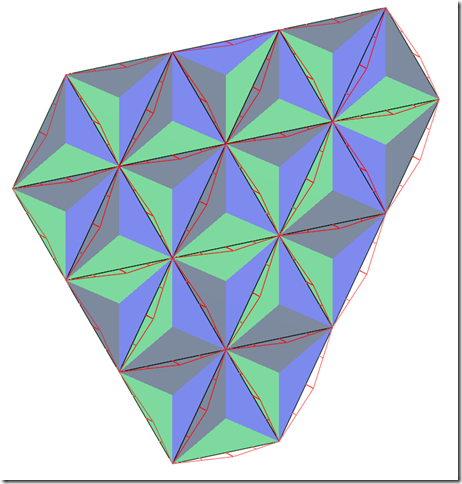

До 2015 версии мы могли приложить нагрузку к покрытию и получить нагрузку приложенную к стержням, визуально проанализировав грузовые площади.
002

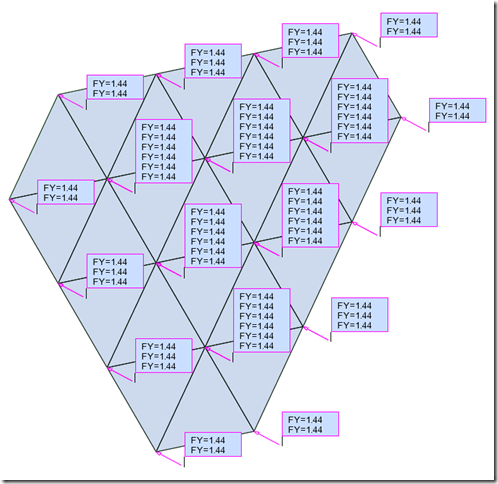

В 2015 версии появилась возможность собрать нагрузку с покрытия сразу в узлы:
003
Через пользовательский интерфейс включить эту опцию пока нельзя, необходимо внести изменения в системный реестр. По этой ссылке вы можете скачать необходимые *reg файлы, которые любезно подготовил дядя Рома. В архиве два файла, для включения\выключения опции. Необходимо перезапустить Robot после внесения изменений и выполнить Расчет - Создание расчетной модели.
Распределение в узлы работает для двунаправленных треугольных и плоских четырехугольных покрытий в вершинах которых есть узлы.
