Шкалы

Сегодня мы рассмотрим тему улучшения работы с результатами теоретического армирования плит. Будем считать, что все расчеты выполнены и переходим непосредственно к результатам армирования. Для этого откроем диалог Проект – Теоретическая арматура ж.б. плит и стен опции – Карты армирования. В появившемся диалоге включим нижнюю арматуру вдоль Y и перейдем на вкладку Масштаб:
1

Нам надо решить, что мы хотим видеть в шкале масштаба. Самый первый случай, когда используем арматуру ф12 в качестве фонового армирования. Для этого сделаем простую табличку:

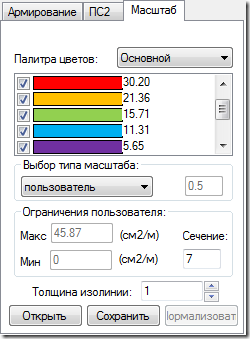

Теперь начинаем нудную работу со шкалой масштаба. В более ранних релизах была возможность, щелкнув правой кнопкой мышки в поле масштабов вставить пользовательские значения. Выберем из выпадающего списка палитры цветов Основной , затем в поле Сечение введем количество наших значений +2. Выберем из выпадающего списка параметр Пользователь и начнем изменять значения. Начинать лучше с максимального значения. Параллельно с вводом цифр, меняем цвет на нужный. В результате должно получиться примерно вот так:
3

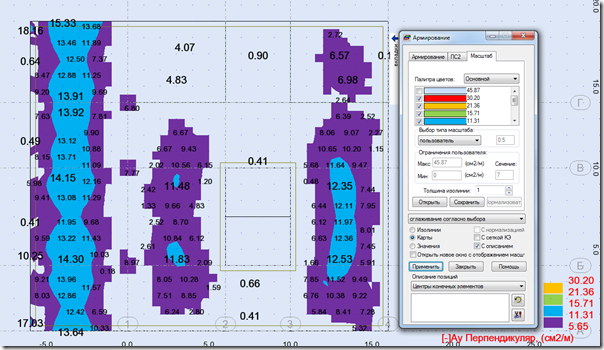

Теперь нажимаем Сохранить и наша шкала сохраняется в бинарный файл формата scl. Им можно поделиться с коллегами, просто скопировать его и затем выбрать команду Открыть на панели Масштаб. Дополнительно в файле сохраняется состояние чекбоксов. Видно, что карта отображается для тех областей, которые требуют дополнительной арматуры:
4
Восстановить исходную шкалу можно выбрав в выпадающем списке выбора типа масштабов Линейный масштаб. Можно создать несколько файлов scl с настройками для разной фоновой арматуры и потом использовать их из проекта в проект.
 В следующий раз дядя Серёжа расскажет вам, как подготовленные таким образом шкалы смогут помочь при армировании плит в Revit.
