Об армировании арматурой

Сегодня мы поговорим о новом ДБН В.2.6-98:2009 по железобетонным конструкциям, о диаметрах арматуры и как бонус - база данных арматуры по ДСТУ 3760:2006 для Robot.
Итак, с 1 июля 2011 года старый добрый СНиП 2.03.01-84* в Украине отменен. Откроем его и обратим внимание на буквенное обозначение d из приложения 5:
1

Как известно, сортамент арматурных стержней для железобетонных элементов строится по номинальным диаметрам стержней в мм. Номинальный диаметр арматурной стали соответствует номинальному диаметру равновеликих по площади поперечного сечения круглых гладких стержней. Кроме этого, при проектировании железобетонных элементов необходимо учитывать и фактические размеры поперечных сечений стержней, которые устанавливаются ГОСТ 5781-82.
Теперь посмотрим условные обозначения в ДБН В.2.6-98:2009 п.1.5:
23

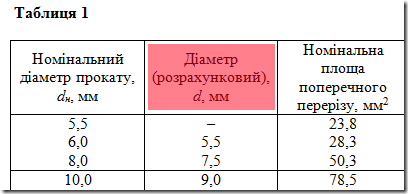

Как видим, нигде не указано, что принимается номинальный диаметр. Пришло время заглянуть в ДСТУ 3760:2006 табл.1:
4

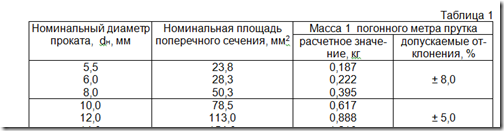

Можно сделать вывод, что для расчетов используется именно этот диаметр. Кстати, в версии ДСТУ 3760:98 табл.1 выглядела вот так:
5

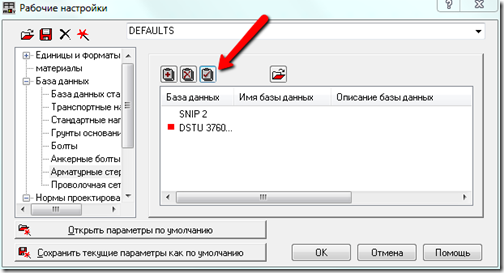

Тема открыта для обсуждения и мы будем рады услышать замечания. Что касается обещанного бонуса, вот он. База арматуры по ДСТУ 3760:2006 сделана на основе приведенных выше данных. Файл необходимо поместить по адресу: С:\ProgramData\Autodesk\Structural\Common Data\2012\Data\Reinf\bar_DSTU 3760-2006.xml. Затем, в рабочих настройках надо подключить базу данных:
6
Следующий шаг – установить нашу базу как текущую:
7

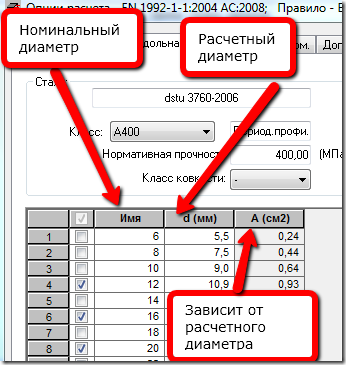

Теперь, зайдя в модуль фактического армирования, увидим:
8
База идет как есть и будет изменяться в зависимости от обсуждения данной темы.
