Сочетания нагрузок (часть первая)

Доброго времени суток, нашим постоянным читателям и всем тем, кого терзают мутные сомнения по поводу: быть, или не быть нашим постоянным читателем.
Сегодня рассмотрим возможности Robot в области создания ручных сочетаний и в продолжении - автоматических сочетаний, а также возможности API для импорта ручных комбинаций из «сторонней» программы.
Хочется начать, наверное, с самого главного - в Robot все нагрузки должны иметь нормативное значение, или как это звучит в других нормах, расчетное значение с коэффициентом надежности по нагрузке равному единице. Переход от нормативного значения к расчетному выполняется путем умножения нормативного значения нагрузки на библиотечный коэффициент надежности по нагрузке. Как это делается в Robot, будет продемонстрировано чуть ниже, а для начала настроим нормы проектирования и выполним Инструменты-Рабочие настройки                                  01
Или на панели инструментов кликнем аналогичную кнопку                               02

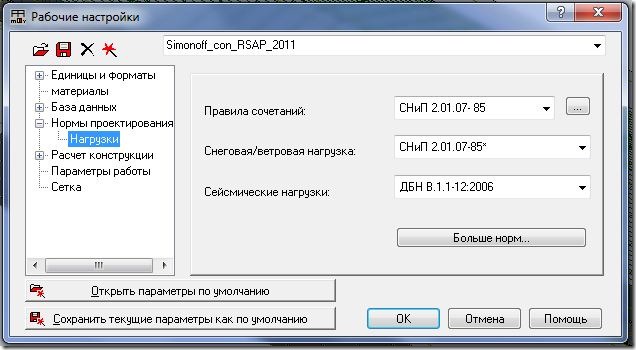

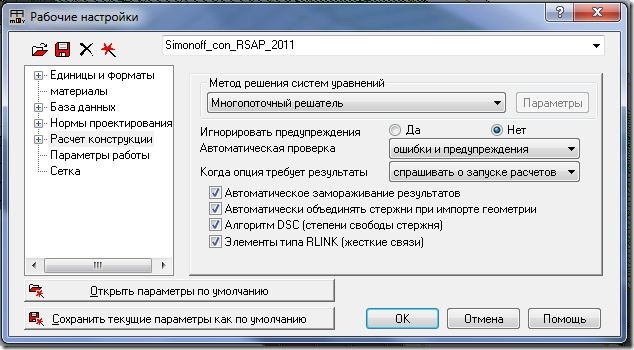

Тут каждый делает так, как ему нравиться, все равно в результате появится окно Рабочие настройки                                                                                    03
В левой половине окна рабочих настроек кликнем на крестик, возле Нормы проектирования, и сразу же кликнем на Нагрузки                                                  04

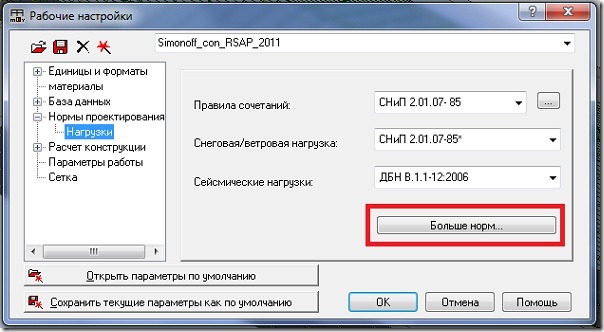

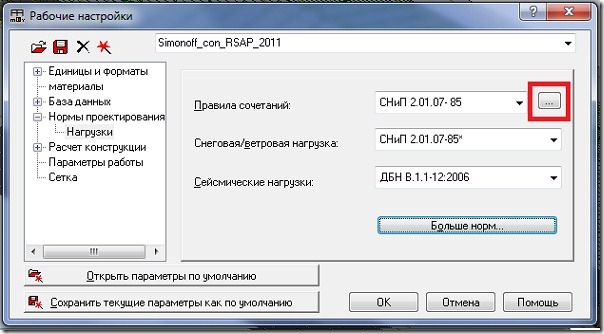

В правой половине окна рабочих настроек для Правил сочетаний, из выпадающего меню, выбираем СНиП 2.01.07-85. Этот же СНиП можно выбрать и для автоматической генерации снеговой и ветровой нагрузки. Для сеймики каждый выбирает свой нормативный документ.
Не стоит отчаиваться, если в падающем меню нет нужных нормативных документов, их можно выбрать из библиотеки. Для этого кликнем большую кнопку с текстом Больше норм.                                                                                               05

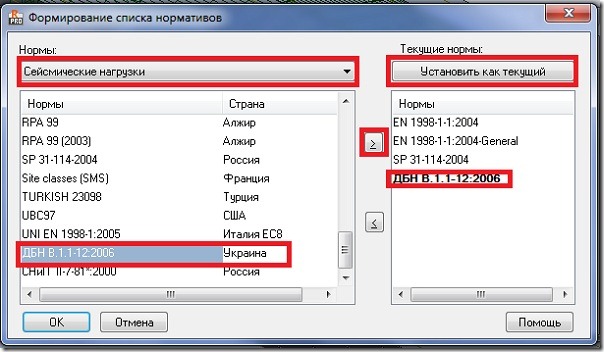

И в появившемся окне Формирование списка нормативов, в зависимости от, что мы ищем, выбираем нужную нам норму, например украинские сейсмические нормы, добавляем ее в правый список использования и устанавливаем как текущую.06
Теперь разберем библиотечные коэффициенты надежности по нагрузке, а также коэффициенты, с которыми варианты нагрузки входят в комбинацию нагрузок. Для этого кликнем на кнопку с тремя точками.                                                    07

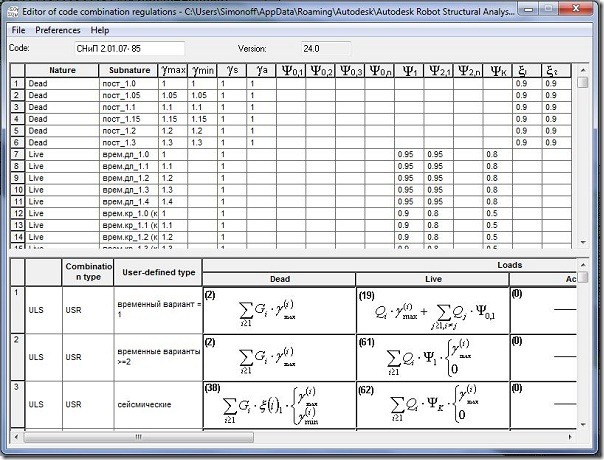

В результате чего открывается окно редактора сочетаний, которое состоит из верхней и нижней таблицы в ячейках которых сидят какие то исходные данные.08

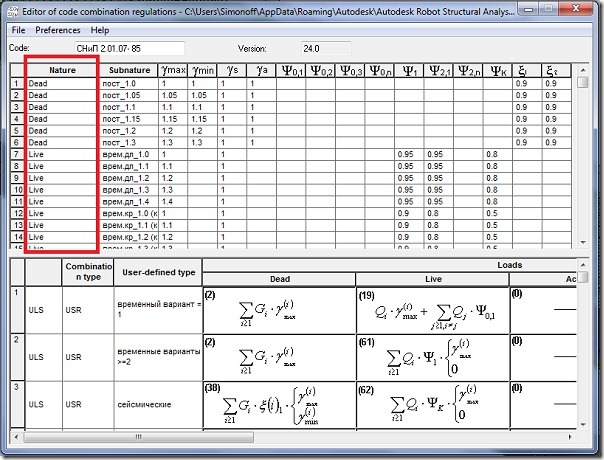

Итак, поподробнее, что с чем едят. Верхняя таблица. Первый столбец - номер по порядку, это и так всем понятно. Второй столбец - характер нагрузки. По-буржуйски: мертвая нагрузка, живая и тд. На наш манер: постоянная, временная (длительные, кратковременные, особые) нагрузка и т.д.                                  09

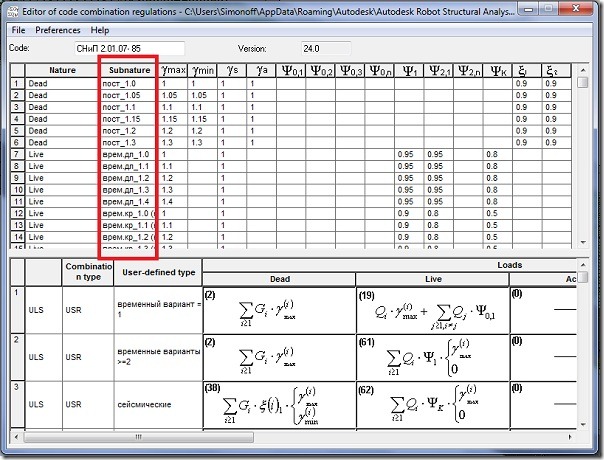

Третий столбец – субхарактер, не что иное как имя коэффициентов надежности по нагрузке.                                                                                                    10

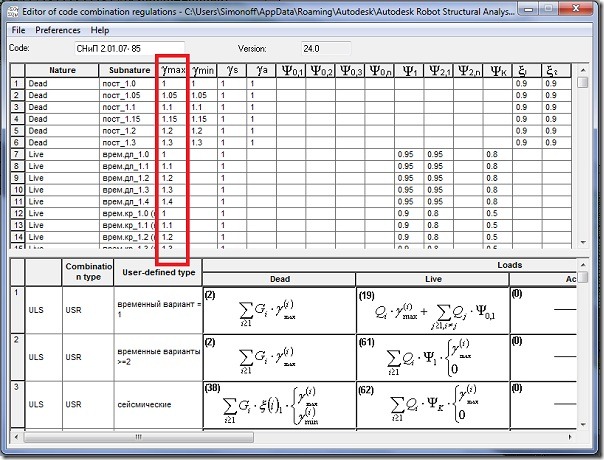

Четвертый столбец – числовое значение коэффициента надежности по нагрузке в его максимальном исполнении, для расчета конструкции по первой группе предельный состояний, основное и особое сочетание вариантов.11

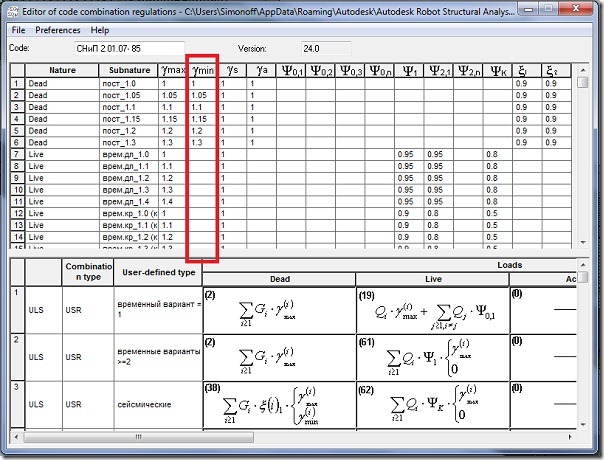

Минимальное значение коэффициента надежности по нагрузке – пятый столбец, для расчета конструкции по первой группе предельный состояний, основное и особое сочетание вариантов.
Примечание: в случаях, когда уменьшение собственного веса конструкций и грунтов может ухудшать условия работы конструкции, в расчет конструкции следует вводить коэффициент надежности по нагрузке меньше единицы                                       12

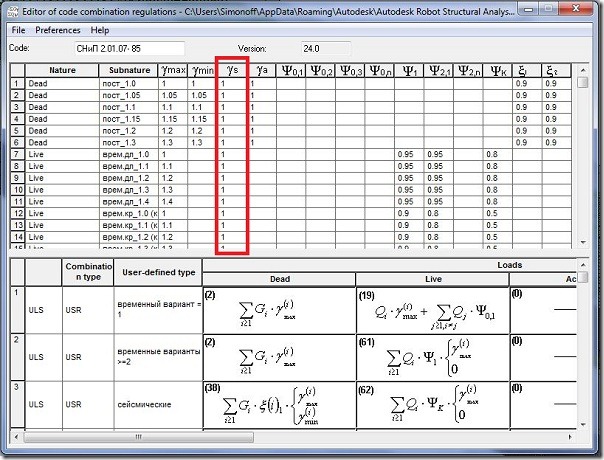

Столбец номер шесть – числовое значение коэффициента надежности по нагрузке, для расчета конструкции по второй группе предельный состояний, основное сочетание вариантов.                                                                               13

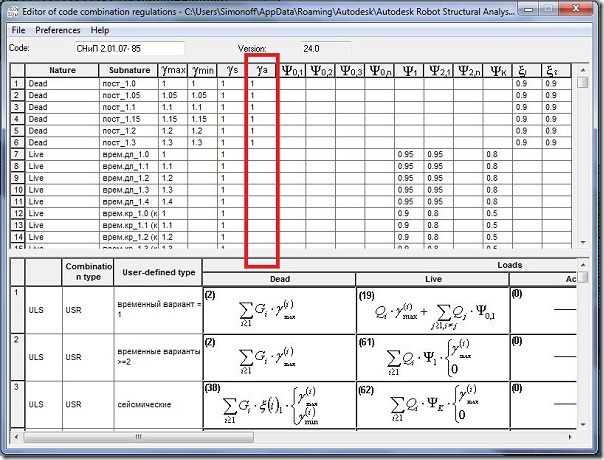

Столбец номер семь – числовое значение коэффициента надежности по нагрузке, для расчета конструкции по второй группе предельный состояний, особое сочетание вариантов.                                                                                                 14

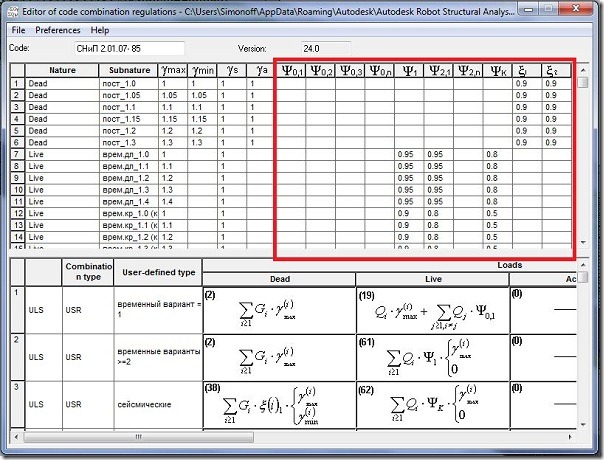

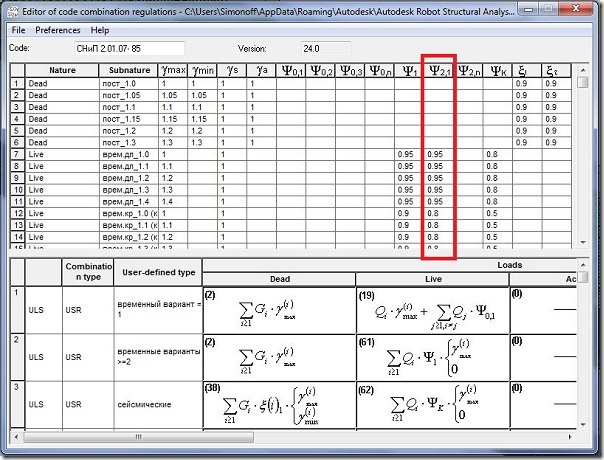

Восьмой столбец … семнадцатый – числовое значение коэффициентов с которыми варианты нагрузок входят в сочетания нагрузок. Пустые столбцы соответствуют другим нормам сочетания нагрузок.                                                              15

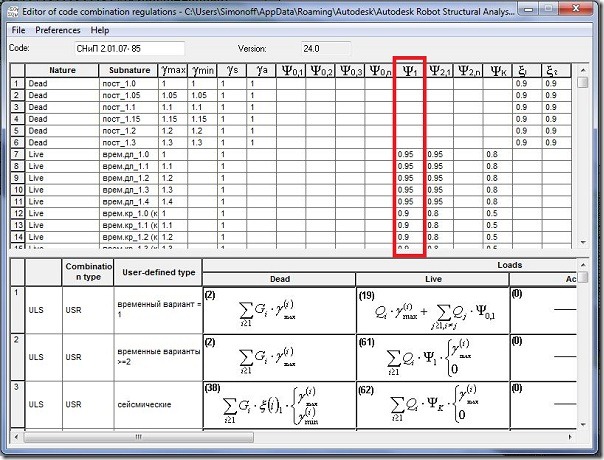

Коэффициенты, с которыми варианты нагрузок входят в основное сочетание нагрузок – столбец номер двенадцать.                                                           16
Примечание: в конкретном случае не реализовано примечание к п1.12 СНиП 2.01.07-85*, по учету трех и более кратковременных вариантов нагрузки. Но при желании коеффициенты можно отредактировать на свое усмотрение, и Вам будет радость!!!

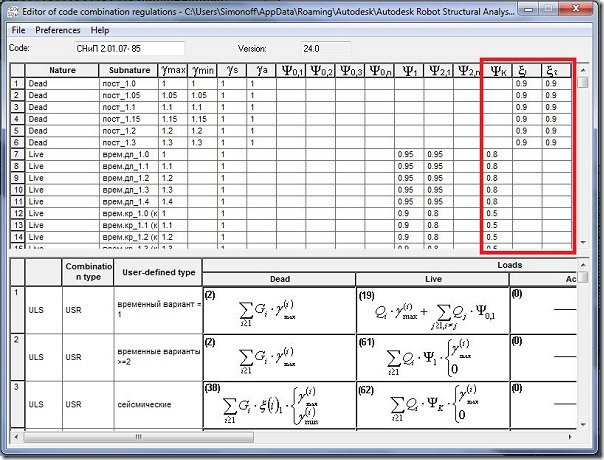

Коэффициенты, с которыми варианты нагрузок входят в особое сочетание нагрузок – тринадцатый столбец.                                                                                  17
Коэффициенты, с которыми варианты нагрузок входят в особое сочетание нагрузок с учетом сейсмического воздействия – три последних столбца.                                18
Итак, с коэффициентами вроде бы разобрались, теперь попробуем разобраться с правилами (формулами), на основании которых формируются комбинации сочетаний вариантов нагрузок.
Нижняя таблица. Первый столбец - номер по порядку, это тоже всем понятно. Второй столбец – Имя предельного состояния ULS, SLS, ACC соответственно ПС1,ПС2 и ПСО.                                                                                                         19
Третий столбец – типы сочетаний, по умолчанию для СНиП 2.01.07-85 стоит USR для последующей идентификации сочетаний.                                                          20

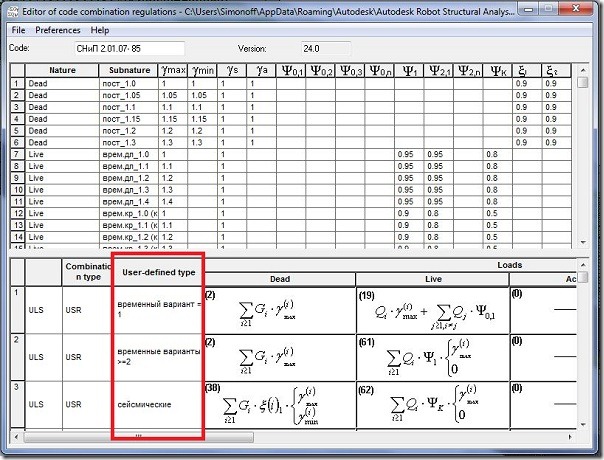

Столбец номер четыре – название типов сочетаний. Например: временный вариант=1 это не что иное как сочетание всех постоянных и одной временной нагрузки, при чем последняя входит в сочетание нагрузок без учета коэффициента сочетания. Или: временный вариант>=2 это не что иное как сочетание всех постоянных и всех временных нагрузок, при чем временные нагрузки входит в сочетание со своими коэффициентами сочетания нагрузок.                                                            21

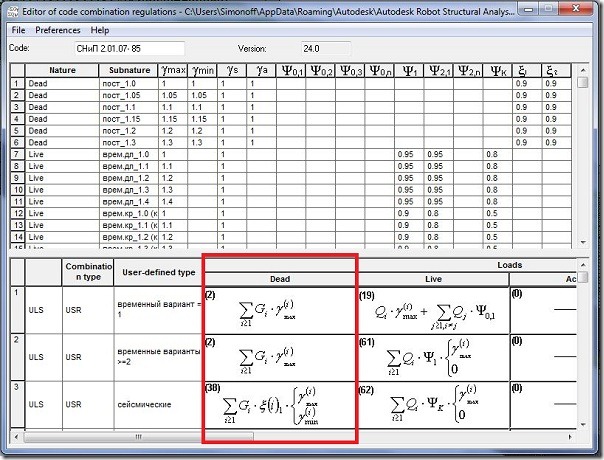

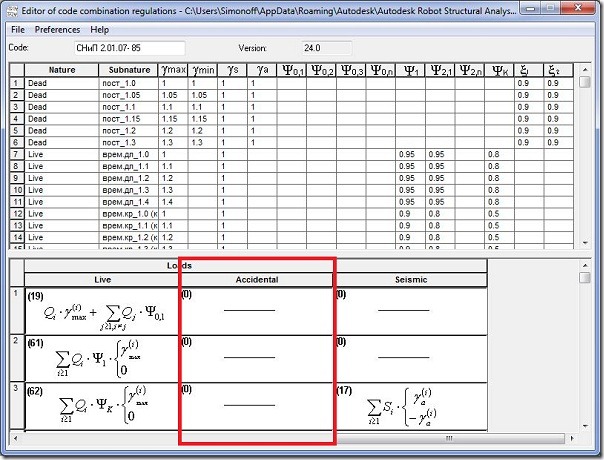

Пятый столбец – правило, или формула, кому как удобно, по которому постоянные нагрузки входят в сочетание нагрузок.                                                          22

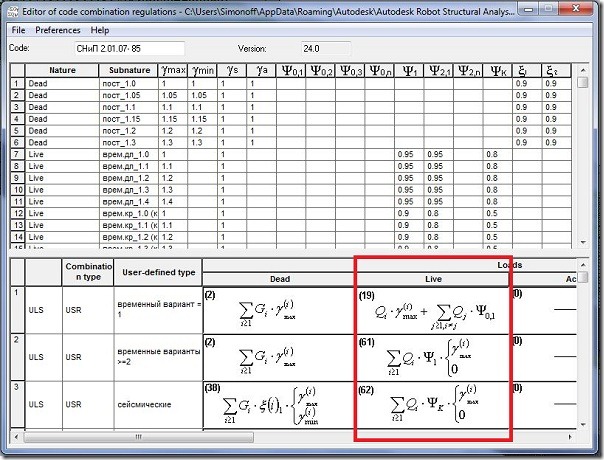

Шестой столбец – правило, формула, по которому генерируются сочетания между временными нагрузками.                                                                                 23
Седьмой столбец - правило, формула, по которому генерируются сочетания между случайными нагрузками.                                                                               24

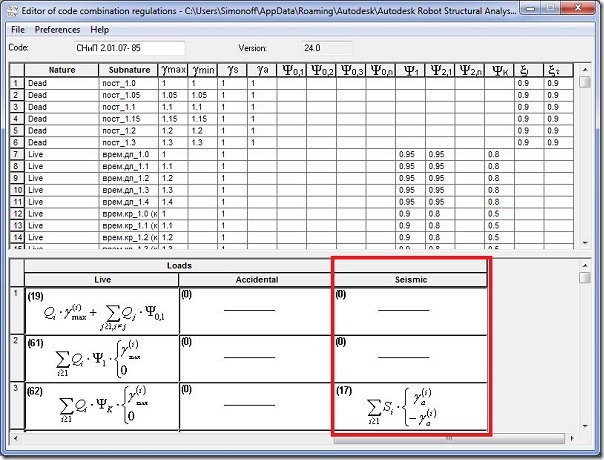

Столбец номер восемь - правило, формула, по которому генерируются сочетания между сейсмическими нагрузками.                                                               25
Итак, с редактором сочетаний вроде разобрались, едем дальше, видим мост… Назначим нашим вариантам соответствующие коэффициенты надежности по нагрузке, для этого выполним Нагрузки-Варианты нагружений…                      26

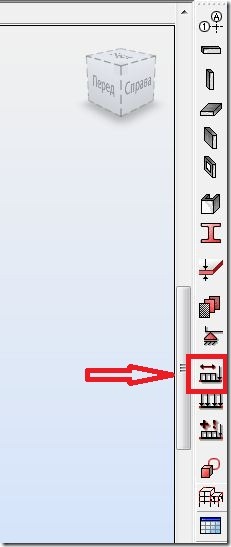

Или кликаем кнопку на инструментальной панели                                             27

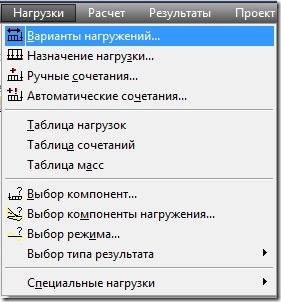

А можно взять и перейти в окно работы с нагрузками, выбрав Нагрузки из списка падающего меню                                                                                     28

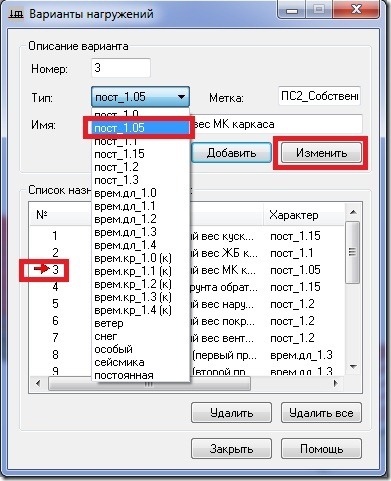

Какой бы мы из предложенных вариантов не выбрали, все равно будем в дальнейшем работать с окном Варианты нагружений                                                     29
Для того что бы изменить значение коэффициента нужно мышкой указать на нужный вариант нагружения, потом из падающего списка библиотеки коэффициентов выбрать нужный, и нажать Изменить                                                              30
Такую процедуру нужно будет проделать для каждого варианта нагружения, и не стоит забывать, что имя коэффициента надежности несет в себе всю необходимую информацию для генерирования сочетаний по предельным состояниям первой и второй группы. Так что тут надо быть очень внимательным.

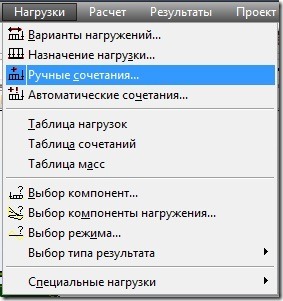

Теперь попробуем разобраться с созданием комбинации ручных сочетаний вариантов нагружений. Для этого выполним Нагрузки-Ручные сочетания…                            31
Присвоим имя комбинации, например ПС1_Постоянные+Полезная 1, вместо того, что Robot предлагает по умолчанию: COMB1.                                                      32

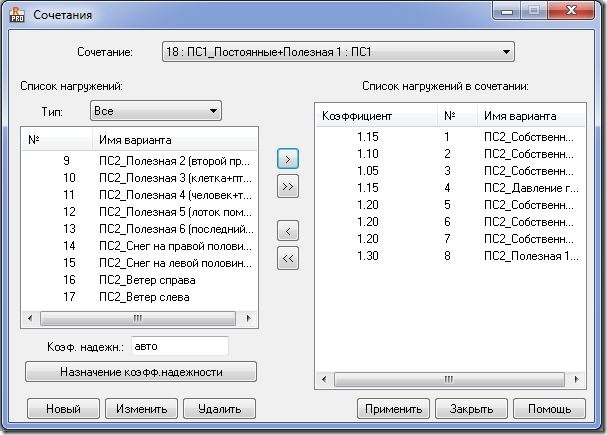

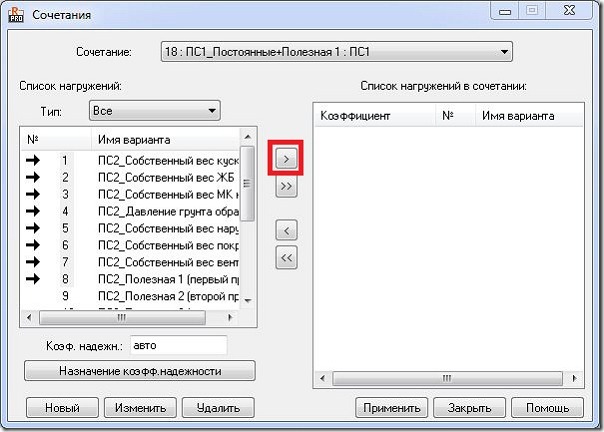

Кликнув на ОК, переходим в окно Сочетания. В левой половине окна мышкой отмечаем нужные нам варианты и кликнем на стрелку перемещения33
После чего имеем в правой половине окна интересующие нас варианты уже с учетом коэффициентов надежности для расчета по первой группе предельных состояний.34
Попробуем сделать еще одну ручную комбинацию, но уже для расчета по предельному состоянию второй группы. Для этого опять выполним Нагрузки-Ручные сочетания…
И в появившемся знакомом окне кликнем Новый
Назовем комбинацию ПС2_Постоянные+Полезная 1, вместо того, что Robot предлагает по умолчанию COMB2. Также важно не забыть переключить список на ПС2.                                                                                                           35

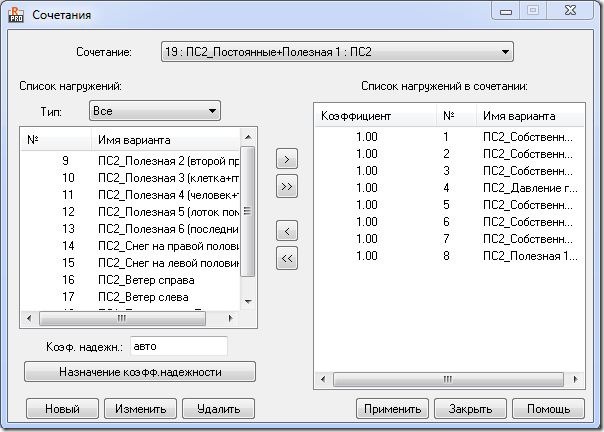

После чего повторить уже знакомую процедуру: отметить нужные варианты из левой половины окна и перенести их в правую. Заметьте, что коэффициенты надежности определились автоматически. Ну разве это не здорово !!!???                   36
После чего нажимаем применить и закрыть.

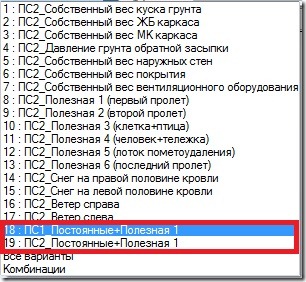

Вот так будут выглядеть новоиспеченные комбинации                                     37
Конечно же, такой метод создания комбинаций никак не может быть определяющим для подбора теоретической площади арматуры в ЖБ элементах или подбора профилей из металлопроката, но им можно пользоваться, например, как для проверки «самого себя любимого», или еще в каких-то других целях.
Во второй части попробуем пролить свет на генерирование автоматических сочетаний.
Желаем успехов!!!
P.S. В связи с тем, что обсуждать статью в комментариях на блоге не очень удобно (нет возможности прикрепить файл, скриншот и т.д.), было решено вынести дискуссию на форум Autodesk Discussion Groups. Заходите, пишите и читайте!
